光學玻璃清洗的超純水系統，原水為自來水，每年咸潮期原水受影響較大。

一、     設計依據和相關要求

根據客戶要求：配備一套3噸/小時超純水裝置，產水要求：大于15MΩ.cm。結合我公司對該地區多次實施項目的經驗，我們?cè)O(shè)計了如下方案

多介質過濾+ +活性炭過濾+一級RO+軟化+二級RO+EDI

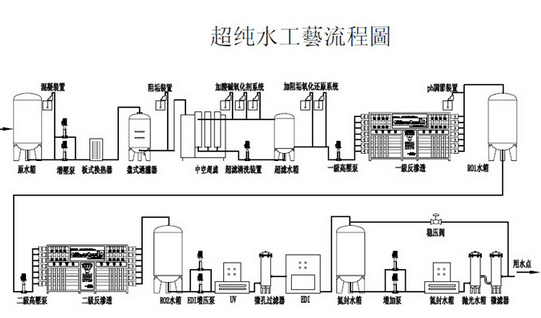

二、     工藝流程

見附件　　　　　　　　　　　　　　　　　　　　

三、     系統設備組成及工藝說明

1、          原水箱（1個）

容積：10m³

材質：PE

規格：D·H＝2270×3060 mm

配置：液位控制開關

2、          供水泵  CH8—50 （兩臺，一備一用）

功率：1.7kw

流量：8m³/h

材質：不銹鋼

備用泵同時作為反沖洗泵使用。

3、          多介質過濾器（一套，阿圖祖控制頭）

規格尺寸：D·H＝600×1800mm

數量：一套

材質：玻璃鋼體，內裝石英砂濾料

配置：全自動阿圖祖控制頭，

過濾能力：8m³/h

主要去除原水中雜質、銹質等大顆粒物質。可以極為有效的對反滲透系統膠體、懸浮物、大顆粒雜質等驅除。具有獨特的均勻布水方式，能夠長期滿足反滲透系統對污染指數的要求。

4、          軟化設備

規格尺寸：D·H＝750×1800mm

數量：一套

材質：玻璃鋼體

配置：全自動阿圖祖控制頭，配置軟化器增壓泵

過濾能力：4m³/h

該裝置裝于一級RO后，程度降低運行成本，去除水中的硬度離子（Ca⁺，Mg⁺）可能的保障EDI模塊的期限。

5、          活性炭吸附塔

規格尺寸：D·H＝1000×1800mm

數量：一套

材質：玻璃鋼體，內裝凈水活性炭

配置：全自動阿圖祖控制頭

過濾能力：9m³/h

主要去除原水中的有機物和余氯，進一步降低RO進水的SDI值及濁度，保證RO系統的良好運行和壽命。

6、          一級（10μ）精密過濾器

規格尺寸：D·H＝250×1000mm

數量：一套

材質：不銹鋼體

過濾能力：8m³/h

主要作為RO系統的保安過濾，防止予處理未驅除的雜質進入RO膜，沉積并堵塞膜元件。

7、          RO-EDI系統

規格尺寸：2700×850×1650mm

配電：三相四線，20kw，380v

二級RO部分

脫鹽率：＞99 %，

產水量：   3.5m³/h，

產水水質：≤10μs/cm   回收率：54 %

二級RO主要部件：

膜組件：美國進口膜元件（陶氏，流體，Osmonic）9只

膜外殼：三只玻璃鋼膜外殼

一級RO高壓泵：丹麥格蘭富進口立式多級離心泵，型號CR10—16一臺，流量10 m³/h，運行壓力13bar；

二級RO高壓泵：丹麥格蘭富進口立式多級離心泵，型號CR10—14一臺，流量8 m³/h，壓力12bar；

儀表：上海水質監測儀表

加藥系統：SEKO

EDI部分

性能：產水能力：3噸/小時（3.4噸/小時）

產水水質：＞15MΩ·cm

主要配置：

EDI模塊：GE模塊一只

流變開關：

隔膜閥：

在線電導率：誠磁一只

在線電阻率表：誠磁兩只

國產優質流量計、壓力表

開關電源：專配

其他

電控：施耐德電器元?dú)饧?/span>

機架：不銹鋼機

功能描述：對RO進水實行監測控制，不合格水自動排放回原水箱，合格水方能進入EDI主機。對EDI產品水實行監測控制，達標合格水自動送入純水箱，不合格產品水自動排回RO水箱。

通過由RO產品水箱的液位信號和EDI后置的純水箱的液位信號的傳輸，EDI系統可實現自動，啟動，自動停止。

8、          中間水箱

      容積：2m³

         規格：D·H＝1300×1300 mm

      配置：液位開關

      數量：一臺

      材質：PE

9、          RO產品水箱

      容積：5m³

         規格：D·H＝1800×2200 mm

      配置：液位開關

      數量：一臺

      材質：PE

10、     EDI供水泵（1臺）

      CR3-11

      功率：1.1

      流量：3.5 m³/h

      材質：不銹鋼

11、     二級（5μ）精密過濾器（不銹鋼，一套）

規格尺寸：D·H＝250×1000mm

最大過濾能力：8m³/h

主要作為EDI系統的保安過濾

12、  EDI氮封純水箱（3m³）純水箱

          材質:玻璃鋼,內襯PVDF

規格：D·H＝1620×2040 mm

數量：一臺

配置：氮封保護調節裝置

保證水箱中的水質不接觸空氣，不被氧氣和CO₂再次溶入。

13、     純水泵（1臺）

規格型號：格蘭富CR3—10

      功率：1.1KW

      流量：4 m³/h

材質：不銹鋼

控制：液位信號和變頻控制

14、     連接管路若干（系統間連接）

材質：U-PVC

四、    設備清單及報價

設備清單及報價  (本公司提供的設備清單及報價如下表)

五、    方案特點

1、              自動化程度高，便于管理，可保證系統的連續運行滿

足生產要求。

2、             RO系統采用了計算機模擬設計，更是保證了系統的可靠性和膜

元件。

3、           珠�；浢�技術人員經驗豐富技術，對珠三角咸

潮期水質的處理和應對有豐富的經驗，加之擁有較為豐富的EDI超純水系統設計經驗，因此方案設計合理和實際。
