產水量一級反滲透：3T/H；
二級反滲透：2.25T/H；
EDI 系統：2T/H；
終端供水：2T/H；（溫度25 。 C）
進水水質指標 市政自來水，
電導率≤500μ s/cm
產水水質指標
出水電阻率≥18MΩ ·CM，（以在線儀表監測為準；度25 。 C）
設備系統脫鹽率 ≥98%
自來水耗水量 5.5T/H
進水溫度 15 。 C-35 。 C
工作方式可24 小時連續工作
設備運行重量 10.5 噸
設備水泵功率 10.05KW
設備正常運行功率 10.5KW
電源 380V AC 50Hz 三相五線
一級反滲透設備回收率 50%-75%
二級反滲透設備回收率 60%-85%
EDI 設備回收率 90%-95%
主機設備面積長L9500*寬W3500*高H2500mm
整套設備機房面積長L12000*寬W1800*高H3500mm
設備進水口徑 DN32 EDI 出水口徑 DN20

一、設備參數及說明：
1、設備簡介
粵茂超純水設備采用全自動雙級反滲透+西門子CEDI+拋光混床超純水處理技術，前置預處理配套使用加反滲透處理，有效去除水中各種鹽份及雜質，然后運用EDI 與混床系統，進一步提升水質，使出水達到用水工藝要求；系統采用全自運控制，粵茂水處理設備具有產水水質穩定、操作簡便、運行費用低、綠色環保、維護方便等優點，廣泛應用于工業水處理等相關行業�；浢幚砉境闪⒂�2001年，是珠海專業的水處理廠家

1）、整套系統全自動控制，確保長效穩定運行，操作簡單方便；
2）、采用雙級反滲透+EDI 與混床配置，確保系統穩定運行；

3）、配備PH 調節設備并配有PH 在線檢測儀，杜絕因CO2 引起的EDI 產水不穩定；

4）、采用陶氏超低壓反滲透膜，脫鹽率高，使用壽命長，運行穩定，能耗低；

5）、反滲透通過膜設計軟件及現場運行經驗，科學配置；

6）、反滲透系統采用全自動方式控制，主要元件采用進口元件，穩定性高，操作簡單方便；
7）、配備有UV 紫外線及膜濾器，防止細菌對EDI 及水質的影響；
8）、通過專業技術，確保EDI 系統短時停機或長時間停機時水質保持穩定；
9）、采用GE牌膜堆，性能穩定，使用壽命長，連續出水水質穩定無波動，不需加鹽和濃水循環；
10）、配備爭光核級樹脂雙級拋光混床，配備有TOC 脫除器及終端膜濾器，最大程度確保水質；
11）、具有無水保護和高、低壓力保護等多種裝置安全功能；
12）、采用三菱PLC 全自動控制，主要元件穩定性高，操作簡單方便；

14）、主題材料全部采用行業內國際知名品牌，保質保量，并按最佳配置設計。

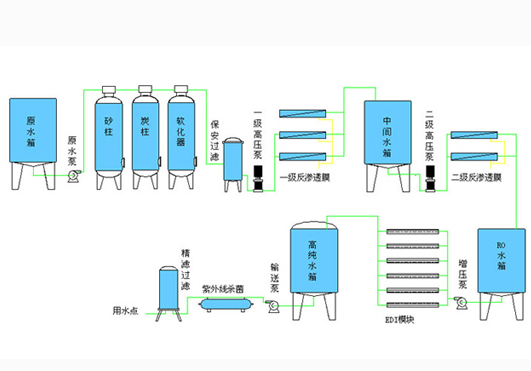

二、設計工藝流程

原水箱 → 增壓泵 → 砂濾器 → 碳濾器 → 軟水器 → 保安過濾器
↓
EDI增壓泵 ← 二級純水箱 ← 二級RO主機 ← 一級純水箱 ← 一級RO主機
↓ ↓
UV殺菌器 → 膜濾器 → EDI系統 →超純水箱 →超純水泵
↓

用水點 ← 終濾器 ← UV殺菌器 ← 拋光混床

1）、原水箱，功用：貯存系統原水，對進水起調節作用，也對進水中的雜質起一定的沉淀作用。
2）、砂濾器，功用：初步去除水中泥沙、雜質、懸浮物以及其它微粒等降低水的濁度。
3）、碳濾器，功用：利用碳的吸附原理吸附水中異色、異味、余氯等。

4）、軟水器，功用：利用陽樹脂置換水中的鈣鎂離子，降低水的硬度。
5）、保安過濾器，功用：防止大顆粒雜質進入反滲透膜，造成對膜的損壞，保護反滲透膜。
6）、PH 調節,功用：通過加堿調節，調節二級反滲透進水 PH 值在7.5 左右，以脫除CO2，保證二級反滲產水水質，確保EDI 產水及終端產水的穩定。
7）、一級純水箱，功用：儲存反滲透產水，為二級反滲透系統提供水源。
8）、雙級反滲透主機，功用：主要是通過反滲透過濾，達到生產純水之目的（二級反滲能最大程度確保產水水質，使EDI 產水水質更穩定及拋光樹脂的使用壽命更長）。
9）、EDI 系統，功用：EDI 系統又稱連續電除鹽技術，通過陽陰離子膜對陽陰離子的選擇透過作用以及離子交換樹脂對水中離子的交換作用，在電場的作用下實現水中離子的定向遷移，從而達到水的深度凈化除鹽，并通過水電解產生的氫離子和氫氧根離子對裝填樹脂進行連續再生。
10）、紫外線殺菌器，功用：通過紫外線殺死水中細菌，確保水質。
11）、膜濾器功用，功用，濾除紫外線殺死的細菌及其它微粒。
12）、雙級核能混床，功用：進一步去除水中的離子，使產水水質達到18 MΩ ·CM；

13）、紫外線殺菌器，功用：通過紫外線殺死水中細菌，確保水質。
14）、終端0.1μ m 膜濾器，功用：杜絕有顆粒物時入超純水使用點；
