反滲透單元是本工藝的核心部分，由反滲透膜組件、高壓泵和清洗系統組成。反滲透單元主要是去除無機鹽、病毒和熱原物質，以使出水水質達到純凈水標準，系統脫鹽率高達98%以上。這是純凈水生產的核心部分，RO膜的孔徑為0.0001微米，經預處理的水在高壓泵作用下通過RO膜，使水中所含98%以上的金屬離子、細菌、病毒等有害物質被清除，制取可活化細胞、促使代謝的純凈飲用水（RO膜采用美國陶氏公司或海德能公司的產品）。

7) 臭氧殺菌裝置

由O3消毒器、氣水混合器和一個0.45um精密過濾器組成。該系統是由O3消毒器通過氣水混合器向純凈水中投加O3。O3是一種不穩定且具有特殊“新鮮”氣味的氣體，它的氧化能力很強，可在短時間內殺死細菌、病毒和其他微生物，氧化后分解還原為氧氣并且沒有永久性殘余，不會影響純凈水的口感，是一種極佳的消毒劑，而精密濾器的作用則是去除滅菌后的細菌殘留物。

2. 后處理部分

紫外線、作用是殺滅細菌，大腸桿菌等，確保出水達到純凈水的相關理化及微生物指標。

3. 純凈水供給系統:

純凈水供給系統是由純水泵、純水箱和輸水管網組成，經后處理消毒后的純凈水進入純水箱由純水泵經直飲水管道輸送到各用水點的管線機，這樣用水點直接通過水龍頭就可以喝到衛生可口的純凈水了。同時在系統中設立循環回水管路，未使用的純凈水經循環回水管路回到純水機房，再經過紫外線殺菌器和精密過濾器對回水進行二次處理后，循環進入貯水箱，貯水箱里的純水再次輸送到管道中，以保證管道中供應的純凈水是新鮮的純凈水。

上述前處理設備采用STRUCTURAL品牌及AUTOTROL的多路控制閥，具有多種自動控制的功能。

五、系統工藝設計

n 綜合性能指標

n 進水量：6.0m3/h

n 產水量：3.0m3/h

n 水回收率：≥55%

n 產水水質：≥5MΩ.cm

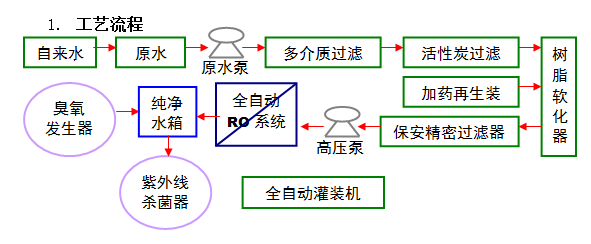

工藝流程

2. 工藝特點及說明

1) RO系統采用了計算機模擬設計，更是保證了系統的可靠性和膜元件的長壽命；

2) 系統主要采用優質RO膜材料和進口離子交換樹脂制水，預處理可連續生產，自動清洗，系統回收率高。從根本上保證了整個生產線運行平穩，產水量足和系統壽命長，核心部件為進口優質材料。

3) 整套系統運行成本低，配用功率小。整套系統自動化程度高，管理操作簡單，維護方便，投資經濟。系統整體占地面積較小。對原水的適宜范圍廣(100～1000ppm)。

4) 本著對用戶負責和保證用戶得到較高的投資收益比的原則，我們誠實的對其他公司的工藝和材料選取提出了自己的看法，希望用戶最終選到工藝設計合理、系統配置科學、投資經濟、性價比高的純水制備系統。

3. 主要設備功能如下表

設備名稱		主要功能
制水貯水系統	原水箱	調節供水量，控制無水運行
	原水泵	為預處理裝置提供足夠的動力
	多介質過濾器	去除水中較大顆粒的雜質，降低原水濁度
	活性炭過濾器	吸附水中自由余氯、有機物、細菌、病毒等
	樹脂軟化器	降低自來水的硬度
	加藥再生裝置	保證軟化器的軟化效果
	保安過濾器	去除更細小的微粒雜質，保護主體設備
	高壓泵	為反滲透提供足夠的工作壓力
	反滲透	脫出水中的無機鹽、有機物、細菌、病毒等
	臭氧發生器	消毒，確保純凈水的水質
	純凈水箱	暫存純凈水，保證系統有壓有水循環使用
	紫外線殺菌器	殺死循環過程中可能產生的細菌等

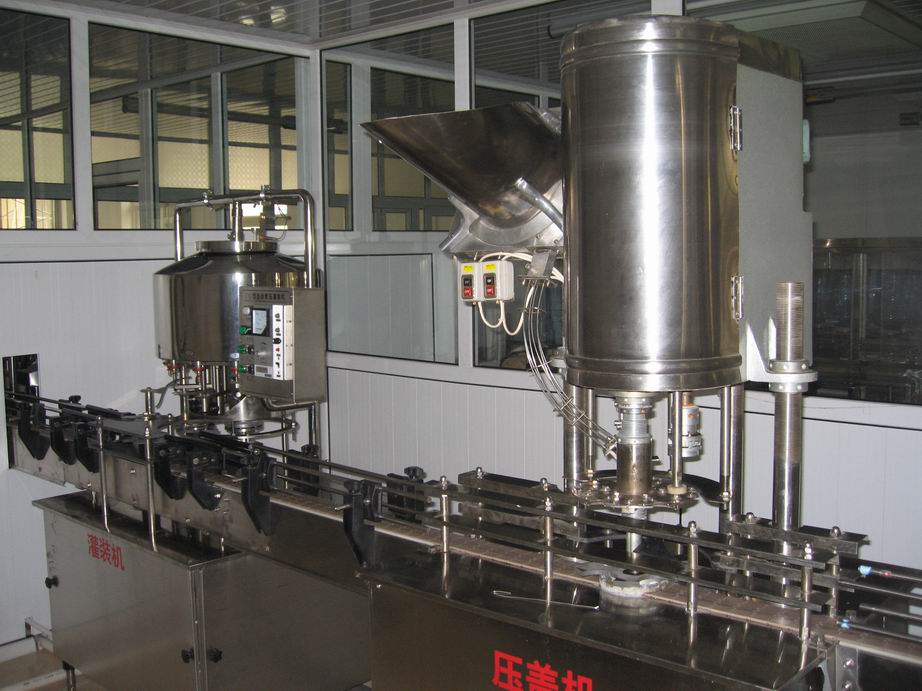

100桶/H灌裝機	自動	為用戶供應純凈水

4. 設備詳細清單

序號	設備名稱型號或規格	數量	單價（RMB）	金額（RMB）
1	原水箱	1臺	2500.00	2500.00
包括
1.1	水箱	1臺
	型號：PT-3000L
	材質：PE
	產地：本公司
1.2	水位開關	2只
	型號：N8700
	產地：法國
1.3	進水電磁閥	1只
	型號：DN20
	產地：國產
2	原水泵	1臺	2800.00	2800.00
	原水泵
	型號：CHL8-40
	流量：4.0m³/H
	材質：不銹鋼
	揚程：39m
	功率：1.5Km/380V/50HZ
	產地：南方特種泵
3	多介質過濾器	1臺	3600.00	3600.00
	型號：D×H=500×1650mm
	處理量：2.5m³/H
	過濾面積：0.1m³
	過濾流速：19.3m³/H
包括
3.1	罐體	1臺
	型號：D×H=500×1650
	材質：玻璃鋼
	產地：國產
3.2	石英沙（2﹟、3﹟、5﹟）	125KG
3.2	產地：國產
3.3	上下布水器	1套
3.4	充油壓力表	1只
	規格：0-10KG
	產地：國產
3.5	全自動多路控制閥	1只
	規格：263/440
	產地：美國
4	軟化器（因北方水質硬）	1臺	2800.00	2800.00
	型號：D×H=250×1650mm
	處理量：2.5m³/H
	過濾面積：0.1m³
	過濾流速：19.3m³/H
5	活性碳過濾器	1臺	3800.00	3800.00
	型號：D×H=500×1650mm
	處理量：2.5m³/H
	過濾面積：0.1m³
	過濾流速：19.3m³/H
包括
5.1	罐體	1臺
	型號：直徑D×H=500×1650
	材質：玻璃鋼
	產地：國產
5.2	椰殼活性炭	25KG
5.2	產地：國產
5.3	石英沙（2﹟）	25KG
5.3	產地：國產
5.4	上下布水器	1套
5.5	充油壓力表	1只
	規格：0-10KG
	產地：國產
5.6	全自動多路控制閥	1只
	規格：263/440
	產地：美國

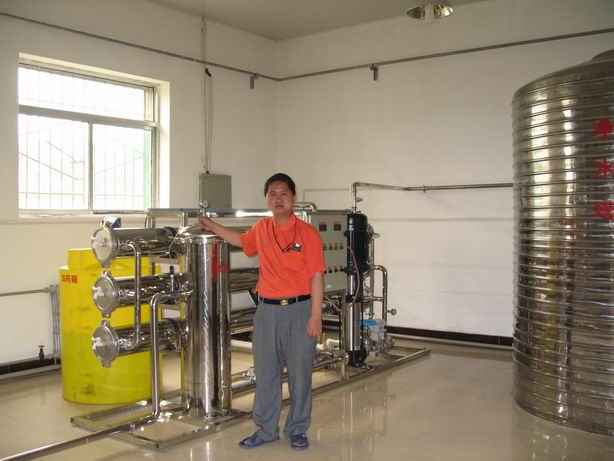

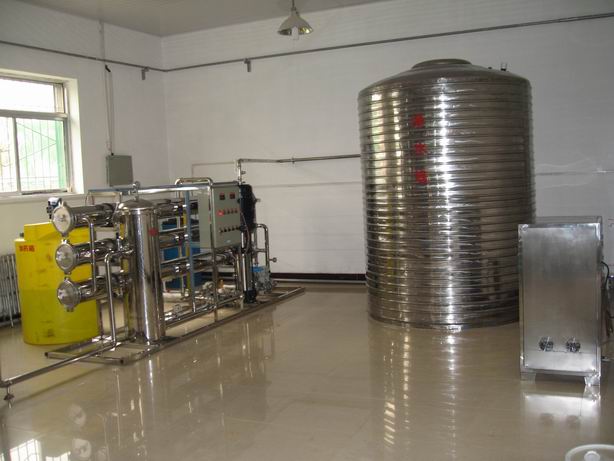

6	RO主機	1套	53000.00	53000.00
	型號：YM-RO-BW5
	產水量：0.55m³/H
	利用率：40%
	膜脫鹽率：98%
包括
6.1	主機高壓泵	1臺	3540.00	3540.00
	型號：CDL4-19
	流量：4.0m³/H
	材質：不銹鋼
	揚程：153m
	功率：4.0Km/380V/50HZ
	產地：南方多級特種泵
6.2	RO膜元件	10支
	型號：BW30LE-4040
	材料：芳香族聚酰胺復合材料
	單支膜脫率：98%
	產地：美國陶氏
6.3	RO壓力容器	10支
	型號：PW1-4040-1
	材質：不銹鋼
	產地：本公司
6.4	RO進水電導儀	1臺
	型號：CM-330
	產地：國產
6.5	RO高壓保護開關	1臺
	型號：JC-210
	產地：韓國
6.6	RO產水流量計	1只
	型號：5GPa
	材質：玻璃鋼
	產地：國產
6.7	RO濃水流量計	1只
	型號：10GPa
	材質：玻璃鋼
	產地：國產
6.8	充油壓力表1	1只
	規格：0-2.5KG/CM2
	產地：國產
6.9	充油壓力表2	1只
	規格：0-7KG/CM2
	產地：國產
6.10	RO進水電動閥	1只
	規格：KLD-160-DN20
	產地：國產
6.11	RO清洗箱進水電動閥	1只
	規格：KLD-160-DN20
	產地：國產
6.12	RO壓力調節閥	1只
	規格：Z-DN20
	產地：國產
6.13	壓力調節旁路閥	1只
	規格： DN15
	產地：國產
6.14	RO清洗箱	1只
	規格：20L
	產地：國產
6.15	RO清洗箱水位開關	2只
	規格：N8700
	產地：法國
6.16	主機架	1臺
	材質：不繡鋼
	產地：本公司
6.17	電氣控制系統	1套
6.17.1	電控箱	1臺
	材質：冷板鋼材
	產地：本公司
6.17.2	電氣控制元件	1套
	型號：進口施耐德
	產地：本公司裝配
6.18	紫外線殺菌器	1套
	型號：VGUV-03
	產地：本公司
6.18.1	外殼	1套
	材質：不銹鋼
	產地：本公司
6.18.2	燈管	1支
	材質：石英
	產地：菲利普
6.19	管道、閥門系統	1套
	材質：U-PVC
	產地：臺灣
7	RO產品水箱	1臺	3200.00	3200.00
7	型號：PT-3000L
包括
7.1	水箱
	材質：PE
	產地：本公司
7.2	水位開關	3只
	型號：N8700
	產地：法國
7.3	臭氧消毒機	1臺
	規格：3G
	產地：國產
7.4	呼吸器	1套
7.4.1	過濾器	1支
	型號：D×H=160×250
	材質：有機玻璃
	產地：國產
7.4.2	精密濾芯	2支
	規格：PP5u-10
	產地：國產合資
8	純水泵
	型號：CDL2-15	1臺	2480.00	2480.00
	流量：2.0m³/H
	材質：不銹鋼
	揚程：112m
	功率：1.5Km/380V/50HZ
	產地：南方多級特種泵

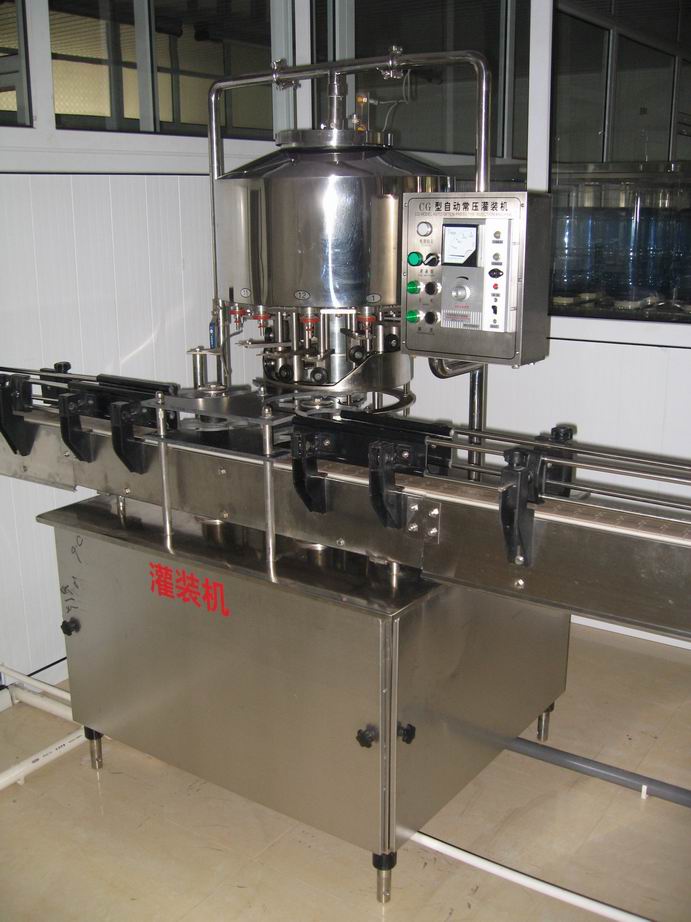

9	100桶/H灌裝線	1臺	13000.00	13000.00
10	以上合計（含稅）：￥87180.00元大寫：￥捌萬柒仟壹佰捌拾元整
